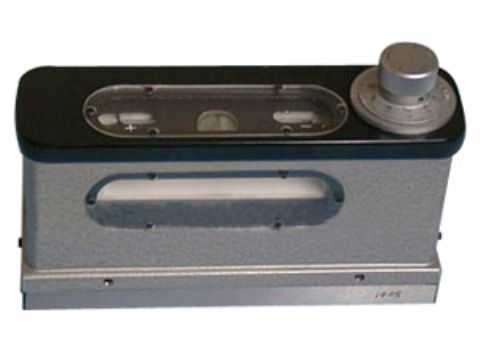

合像水平儀主要用于測量零件表面的直線度和平面度，并用于設備安裝位置的正確性及較小傾角的測量廣泛應用于精密機械工業中，測量機件表面的平面度、直線度和設備安裝位置的正確度，同時還可用于測量工件的微小傾角。
合像水平儀主要由微動螺桿、螺母、度盤、水準器、棱鏡、放大鏡、杠桿以及具有平面和V形工作面的底座等主要部件組成。該儀器廣泛應用于測量平面和元柱面對水平方向的傾斜度，以及機床與光學機械儀器的導軌或機座等的平面度、直線度和設備按裝位置的正確度。
合像水平儀使用是這樣的，首先，測量之前將軸頸擦干凈，將合像水平儀刻度調整到5毫米位置，旋鈕刻度調整至“0”位。測量時先將調整旋鈕那一側放到前面，先看水平儀上面的兩個水泡，水泡旁邊有“+”“?”水泡偏“+”，_將旋鈕向“+”方向調整，調整到中間的兩個半圓的水泡合成一個完整的水泡的時候，進行讀數，記錄。將旋鈕的讀數恢復至“0”。 然后將調整旋鈕那一側放到后面，同樣操作，得出數據記錄。
計算：將兩次測量的數據相減的_值除以2，_是揚度值。揚度方向的確定：測量的兩個數據，以“5”為數軸的“0”位。大于“5”的數據的旋鈕方向_是揚度方向！
