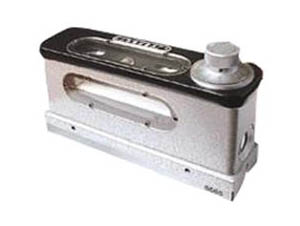

合像水平儀用途：水平儀廣泛用于測量平面和圓柱面對水平方向的傾斜度，以及機床與光學機械儀器的導軌或機座等的平面度、直線度和設備安裝位置的_度。本儀器具有測量精度高，可測量精度為0級及1、2級平面度和直線度的機床導軌及鑄鐵平板等。
合像水平儀的結構：水平儀主要由微動螺桿、螺母、度盤、水準器、棱鏡、放大鏡、杠桿以及具有平面和V型工作面的底座等制藥部件組成。
合像水平儀技術數(shù)據(jù)：
1、刻度盤分劃值：0.01mm/m
2、_測量范圍正負：0-10mm/m
3、示值誤差： 正負1mm/m范圍內正負0.01mm/m
4、全部測量范圍內 正負0.02mm/m
5、工作面平面性偏差：0.003mm
6、水準器格值：0.1mm/m
7、工作面尺寸：（mm） 165×48
8、儀器重量：2公斤
